TecLab的改装者打造出了全球首款采用8针供电接口的英伟达 RTX 5090显卡，摒弃了脆弱的16针设计。
16针接口持续熔毁昂贵显卡，TecLab另辟蹊径为英伟达RTX 5090改装8针接口
关于16针接口熔毁英伟达 RTX 50和RTX 40系列显卡的报告不断增多。同款接口还损坏了多款使用它的AMD RX 9000显卡，而且问题不止于高功耗，即便是功耗较低的显卡也未能幸免。
尽管英伟达及其合作伙伴，尤其是PCI-SIG，推出了新的12V-2×6接口标准，据称能提供更好的功率平衡和更强的保护，但结果并不理想，不少买家和媒体机构都遭遇了熔毁问题。此外，几乎所有主要的电源和显卡厂商都在推出旨在缓解这些问题的专用供电线缆，但即便如此，也未能挽救这些显卡。
随着生产16针设计的显卡厂商面临的压力不断增大，TecLab的改装者决定亲自动手，打造出全球首款采用8针接口的英伟达 RTX 5090显卡。

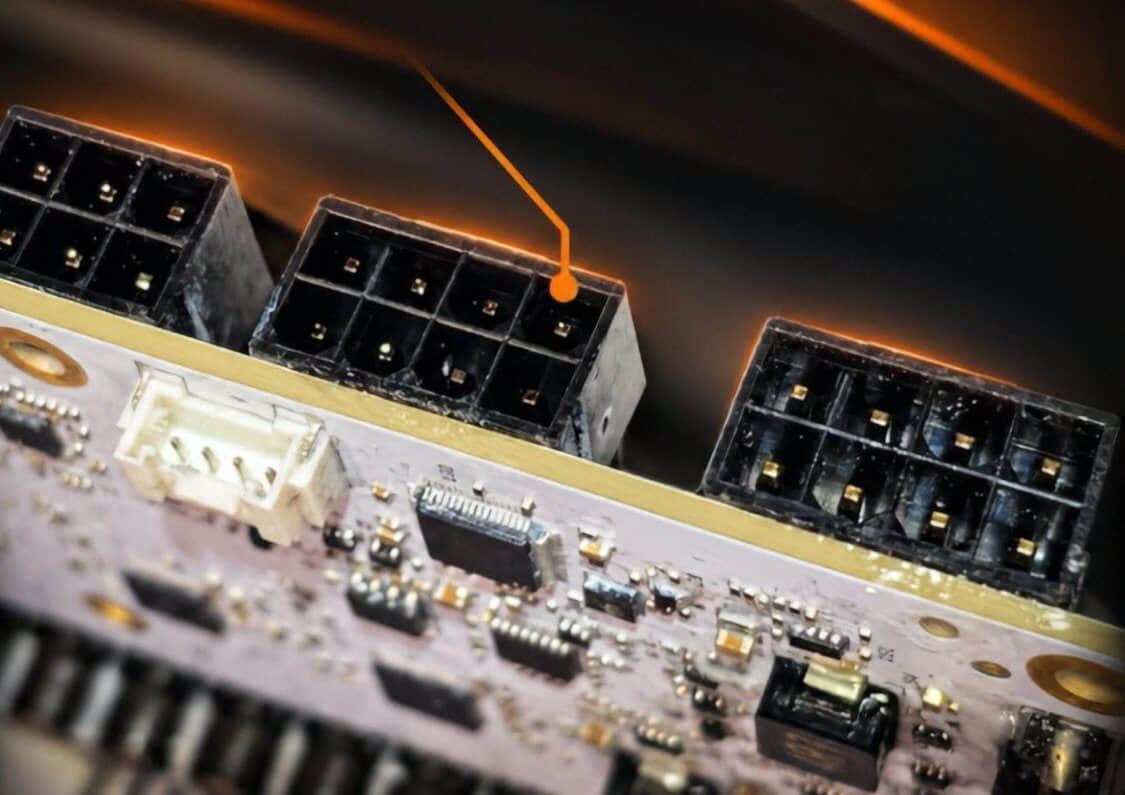

这一改装并非官方设计，而是为了证明：RTX 5090确实仍可使用标准8针接口，并按照规格正常运行。该设计在影驰 HOF OC LAB定制方案的基础上，去除了全部焊接与改装部分——该方案原本配备两个16针接口——并加入了3个8针接口。TecLab表示，他们认为这张显卡甚至只用两个8针接口就能运行。
最初的测试使用的是XT90电源接口，每个可承受高达90安培的电流，而新的演示则采用标准的8针Mini-Fit Jr.接口。
为了实现这一改装，TecLab不得不“欺骗”传感针脚，以确保显卡能配合这三个8针接口正常工作。Sense 0和Sense 1针脚被相互连接（重新布线），使显卡能够识别并以最大可用功率运行。这些接口位于PCB背面，采用铜板，铜板包裹在线缆末端，共有24根粗规格线缆从接口延伸至正面的PCB以供电。
该改装无需对BIOS或软件做任何改动，全部在硬件层面完成。最终设计包含九条+12V线路，每条承载8至8.5安培的电流。为演示这一设计变化，TecLab将功率阈值从400瓦逐步提升至500瓦、600瓦，最终达到900瓦的峰值输入功率，全部通过那三个8针接口实现。测试过程中，温度和电压受到持续监控。
我们知道，每个8针接口的标准上限为150瓦，但这只是行业规范，实际上限更高。测试的最终结果是，英伟达 RTX 5090能够拉取超过60安培的峰值电流，并以3400 MHz的频率运行，这属于高幅度超频范围。线缆与内部焊接不仅支撑了超出规格的峰值负载，还运行在电气与热安全裕度之内。
TecLab更进一步，通过在约3400 MHz的频率下让显卡承受超过120安培的负载长达一个多小时，来展示RTX 5090上3×8针设计的实际能力，同时线缆温度保持在低位，几乎不超过35℃。
事实上，在测试间隔中拔掉第三个接口后，显卡仍能继续运行，在超过3200 MHz的频率下依然维持66安培以上的电流。红外测温显示温度低于25℃。
最后，仅使用一个接口时，显卡维持了65安培的电流，运行在3.1至3.2 GHz之间，该单个接口在压力测试中温度约为45℃，表现相当惊人。线缆上的最高温度约为65℃。
因此，TecLab的这次演示表明，较老的8针接口对于英伟达最快的显卡而言仍是可行的选择。AIB厂商是否会再次采用它则是另一个问题，但鉴于它们已在新的16针生态上投入颇多，看起来可能性不大。我们希望在制定新标准的同时，也能确保其得到恰当执行，好让所有使用16针接口显卡的用户感到更安心。
