由于这款显卡此前已出现异常状况，加之配备了两个16针供电接口，最终导致PCB板面烧穿两个孔洞。Frame Chasers对技嘉RTX 5090进行分流器改造并加装第二组12V-2x6供电接口，过热PCB板面最终烧穿孔洞。
硬件改造始终伴随风险，英伟达GeForce RTX 5090的改造更是如此。众多改造者与超频发烧友为挖掘显卡潜能，竭力突破供电限制以获取更高功耗。虽然分流器改造是提升RTX 5090功耗上限的主要方案，但加装额外供电接口能比单组16针接口更安全地承载更高功耗。
Frame Chasers近期在技嘉RTX 5090的PCB板上加装了第二组12V-2x6供电接口。部分技嘉RTX 5090显卡的PCB板右侧本就预留了第二组12V-2x6接口的焊接位置。Frame Chasers不仅成功加装接口，还同步实施分流器改造以提升功耗承载能力。
在此配置下显卡虽能正常运行，但某些隐患最终导致PCB板严重烧蚀并形成孔洞。Frame Chasers指出，该卡此前已存在风扇停转故障——即使PCB板与GPU芯片处于高温状态，风扇仍无法启动，这可能是引发事故的根源。事故发生时电脑虽处于空闲状态，但英伟达控制面板中显卡设置为“性能模式”，致使GPU持续处于3D工作状态。尽管系统空闲，分流器改造仍使显卡维持高功耗运行，而散热风扇却始终未启动转动。

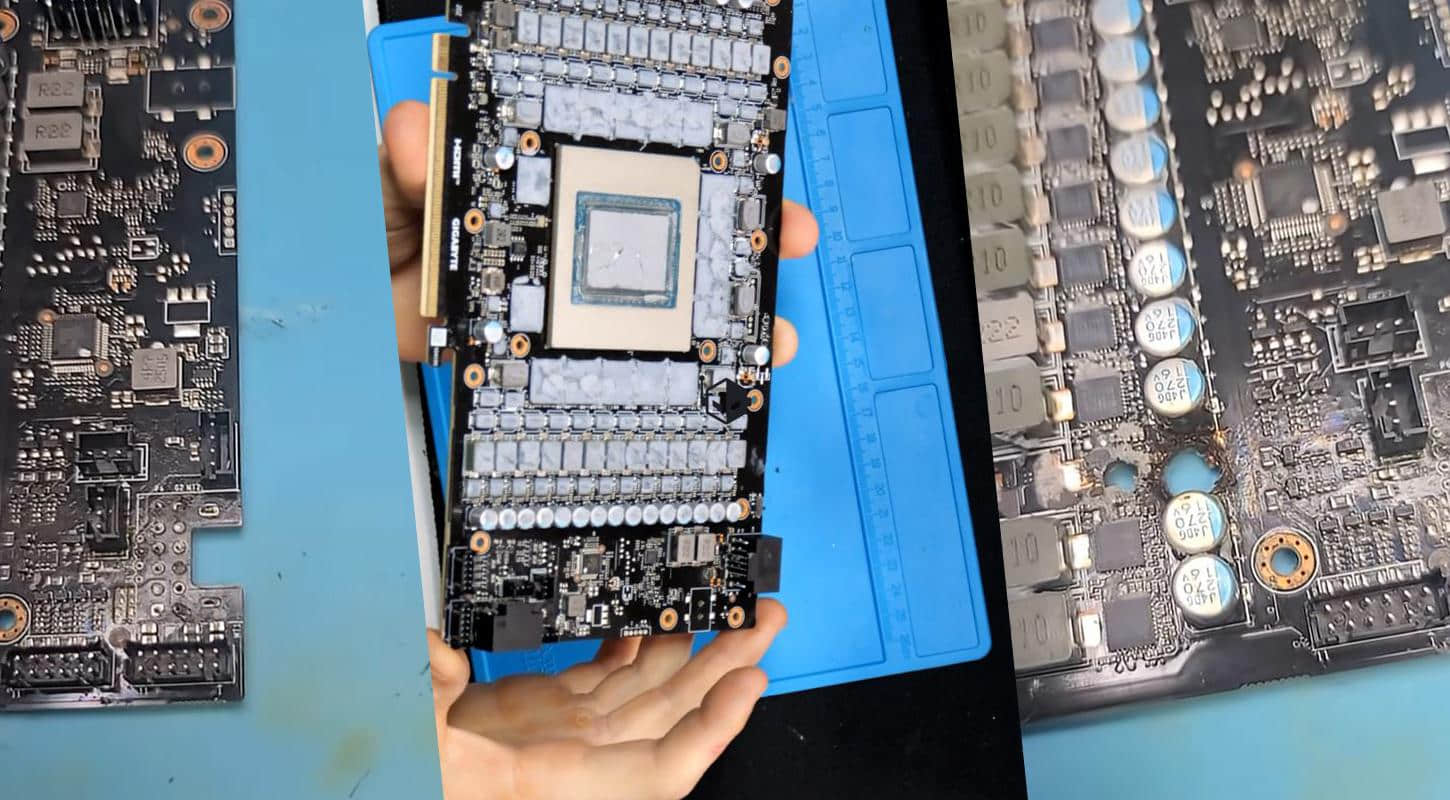

从视频资料可见，PCB板面被烧穿两个孔洞，一枚电容因高温从焊盘脱落。值得庆幸的是，GPU核心与显存芯片似乎未受损伤，理论上可拆卸移植至其他PCB板。Frame Chasers已将这片损毁的RTX 5090寄送给知名硬件维修专家NorthWestRepair，由其尝试进行芯片移植修复。
