一位计算机爱好者组装出了我们见过的最奇特的U盘之一。尽管尺寸堪比餐盘，这款驱动器仅能存储128字节的数据。其极低的数据密度主要归因于使用了古老的磁芯存储器技术，该技术早于集成电路时代。此外，存储在此驱动器中的数据是非易失性的（优点），但读取过程中位元会被擦除（缺点）。尽管存在这些缺陷且设备本身不实用——它由空间科学研究员@dyd_Nao在X平台（机器翻译）上展示——我们仍要为这份努力喝彩。
这位日本科技爱好者将这种奇特的老式内存技术与现代集成电路和接口相结合，打造出了这款怪异的USB闪存驱动器。围绕中央非易失性磁芯构建的，是驱动芯片、感测放大器、LED等现代组件，而USB功能则由一块树莓派Pico提供。Pico还负责处理重写周期。
当然，这个项目更像是“我能做到吗？”而非“我应该做吗？”，因为在一个非常庞大的U盘上实现128字节的类非易失性RAM，我们实在想不出有什么实际用途。实际上，128字节甚至不足以存储一条旧式推特推文的完整文本。原帖的一位评论者指出，磁芯存储器具有良好的抗辐射性。但所有支持组件呢……？
什么是磁芯存储器？

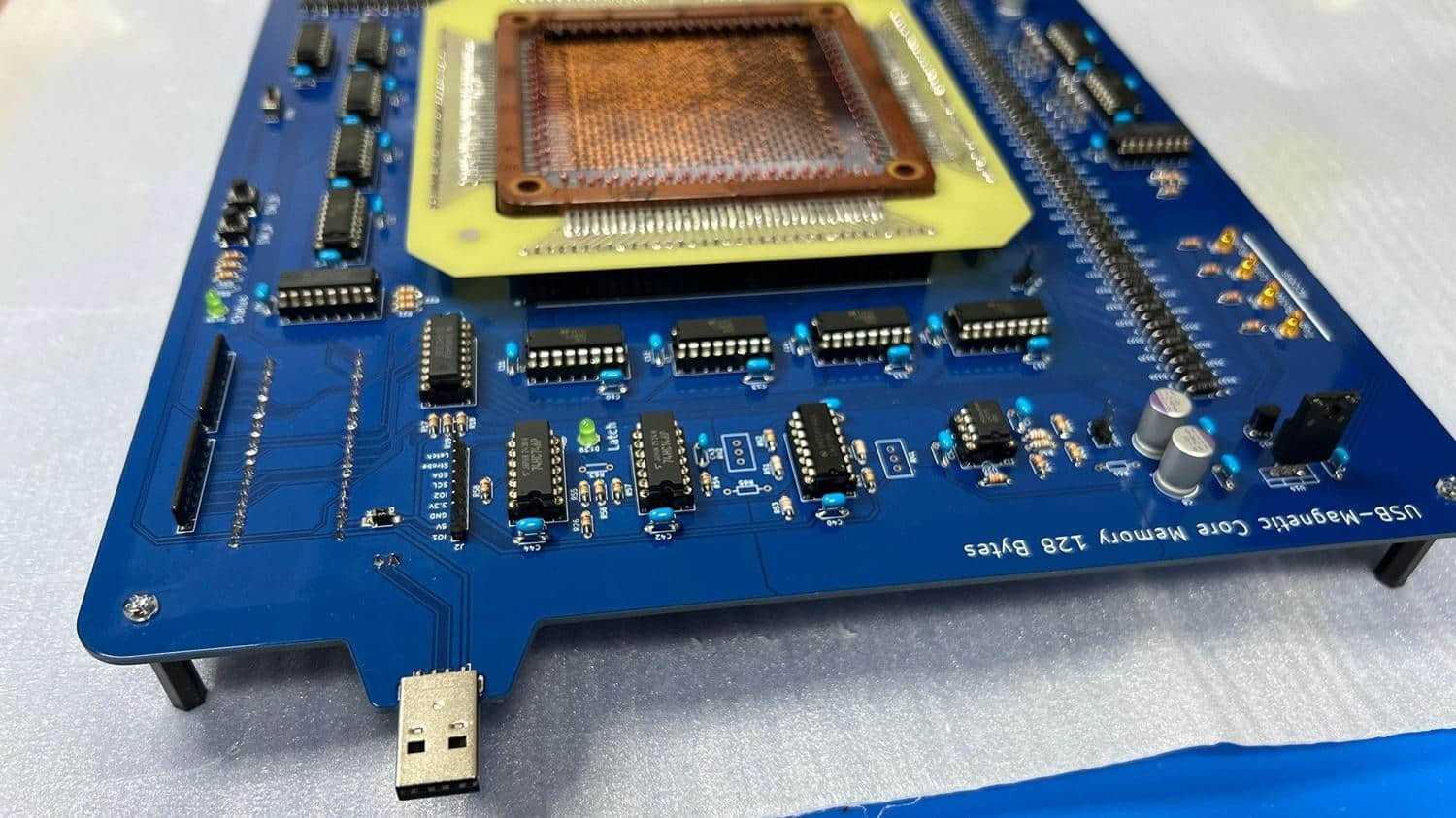

磁芯存储器在20世纪70年代半导体DRAM取得突破之前被用作RAM。你可以在维基百科等地方了解更多信息，但简而言之，它将数据存储在缠绕着导线的小铁氧体环上。如果你查看@dyd_Nao提供的示例照片，你会观察到中央的网格状结构，那就是磁芯板。
从积极的一面看，它是一种非易失性RAM技术。然而，其众多缺点包括成本高昂、密度低，以及由于有时是手工编织的结构而缺乏可扩展性。此外，读取数据是“破坏性的”——换句话说，读取数据会擦除数据，因此如果系统希望数据在读取后仍然保留，就需要立即重写。
磁芯存储器首次用于计算机是在1953年，用于麻省理工学院的Whirlwind计算机。这是一种早于集成电路的内存技术，实际上是从1955年到70年代初的RAM标准。英特尔在1970年末凭借其1103 DRAM集成电路开创了半导体DRAM，商业上推出了更便宜、更快、密度更高的计算机内存技术。
