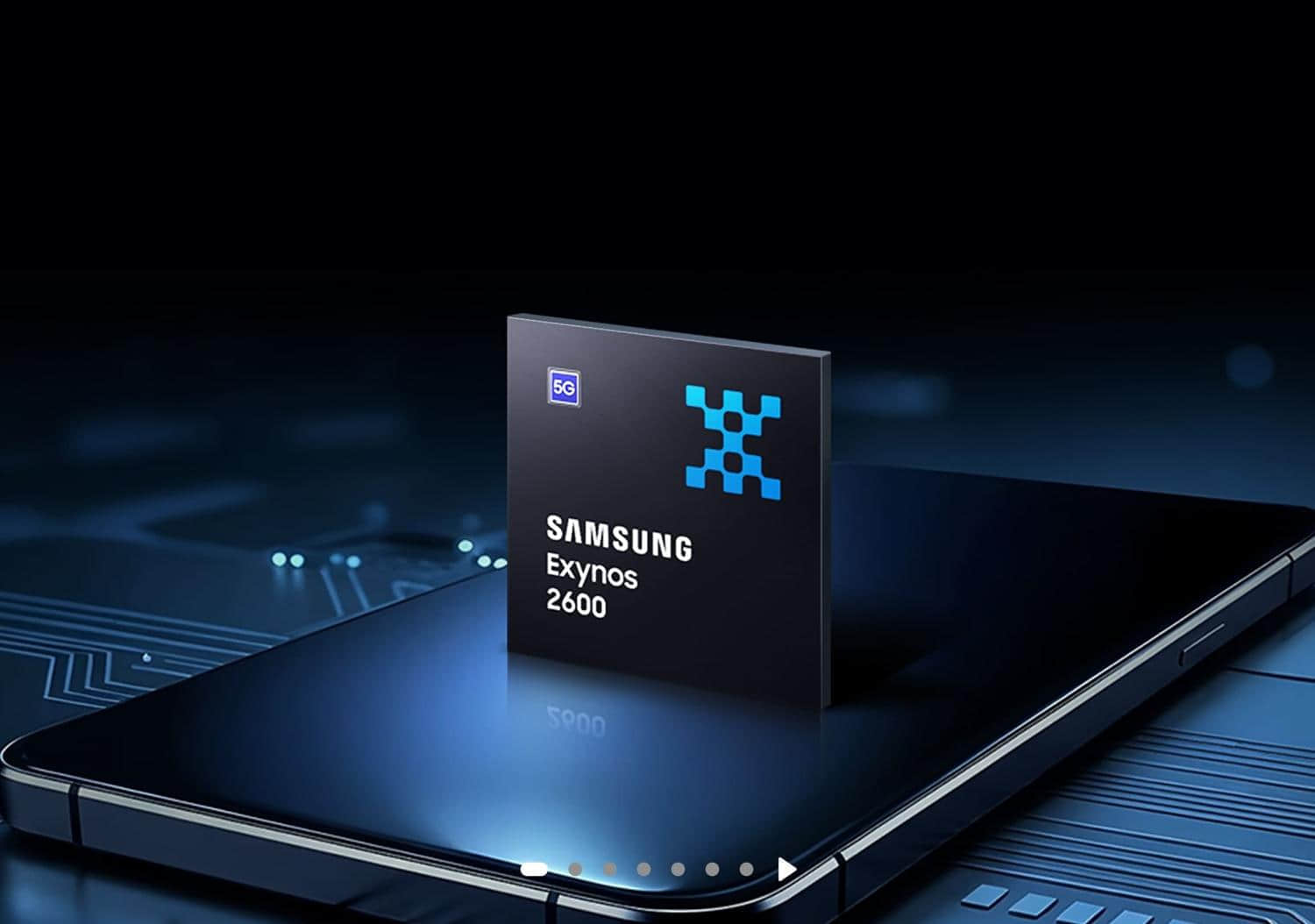

昨天，三星（Samsung）公布了全球首款2纳米GAA芯片Exynos 2600的全部细节，距离其部分规格曝光仅过了24小时。正如先前报道，这家韩国巨头采用了10核CPU集群，并搭配其Xclipse 960 GPU，旨在提升单核、多核及图形性能的同时有效控制发热，新的制造工艺也保证了出色的能效。
Exynos 2600支持ARM（ARM）的可扩展矩阵扩展2技术，这增强了多核性能并提升了效率；该芯片组采用了类似联发科（MediaTek）天玑9500（Dimensity 9500）的C1设计。
Exynos 2600采用“1 + 3 + 6”核心集群，利用ARM的C1-Ultra和C1-Pro核心构建了坚实的配置，有助于提升多核性能，使三星的SoC能够与骁龙8 Elite Gen 5（Snapdragon 8 Elite Gen 5）和天玑9500竞争。事实上，Exynos 2600采用了与联发科旗舰芯片组相同的核心，具体细节如下：
一个主频为3.80GHz的C1-Ultra核心
三个主频为3.25GHz的C1-Pro核心
六个主频为2.75GHz的C1-Pro核心
三星Xclipse 960 GPU（主频未披露）
配备32K Mac神经处理单元的AI引擎
支持LPDDR5X RAM
得益于对最新ARM v9.3架构的支持，Exynos 2600支持该公司的可扩展矩阵扩展2指令集。与苹果（Apple）的M4类似，三星的首款2纳米GAA芯片能够更高效地运行复杂工作负载，从而实现更高的单核和多核性能提升。该公司声称，这项增强功能可将整体CPU计算性能提升高达39%。
与Exynos 2500相比，其NPU的生成式AI性能也宣称提升了惊人的113%。三星还加强了“通过虚拟化安全和硬件支持的混合后量子密码技术实现的设备端隐私保护”，这在移动SoC中是首次，能够实现基于ROM的防护，提供面向未来的安全性。至于GPU，其计算性能据称是前代的两倍，光线追踪性能提升高达50%。
Exynos 2600还支持三星专有的ENSS，即Exynos神经超级采样技术，其工作原理类似于英伟达（NVIDIA）的DLSS、AMD（AMD）的FSR或索尼（Sony）的PSSR。该公司表示，其2纳米GAA SoC支持帧生成技术，可确保游戏帧率显著提升。在摄像方面，随着三星基于AI的视觉感知系统的引入，用户将获得更清晰的效果。该系统使得ISP能够识别各种细节元素，甚至能检测图像和视频中的眨眼，并进行实时处理。
三星声称，这项AI应用可将功耗降低高达50%，同时还包含深度学习视频降噪等附加功能，可在低光照条件下以低功耗运行并提升视频质量。Exynos 2600可支持高达320MP的摄像头，并采用了APV编解码器。
为了解决过热投诉，此前有报道称三星在Exynos 2600上采用了HPB，即热传导块技术。尽管公司高管此前曾提到，这种新方法相比前代芯片组可实现30%的温降，但三星的最新细节表明，改进的热流设计将热阻降低了16%。
尽管这些细节在纸面上令人印象深刻，但我们仍需等待Exynos 2600在Galaxy S26和Galaxy S26+中的实际表现。遗憾的是，Galaxy S26 Ultra将独家搭载骁龙8 Elite Gen 5，这标志着三星又一次默认为高通（Qualcomm）的旗舰SoC可能更胜一筹。
希望即将到来的发布能够提醒人们，这家韩国巨头具备与顶级SoC竞争的实力。
