这是一次严重变形的显卡维修案例，从最初的好奇迅速演变为恐怖故事：一片损坏的英伟达（Nvidia） RTX 4090显卡被送至西北维修（Northwest Repair）工作室，最初报告称连接器熔化且“部分元件脱落”。然而技术人员逐渐发现这张显卡存在大量问题，最终宣布其无法修复——对于技术娴熟的维修专家而言，这种情况实属罕见。让我们一同探究这张严重弯曲的显卡经历的坎坷维修历程。

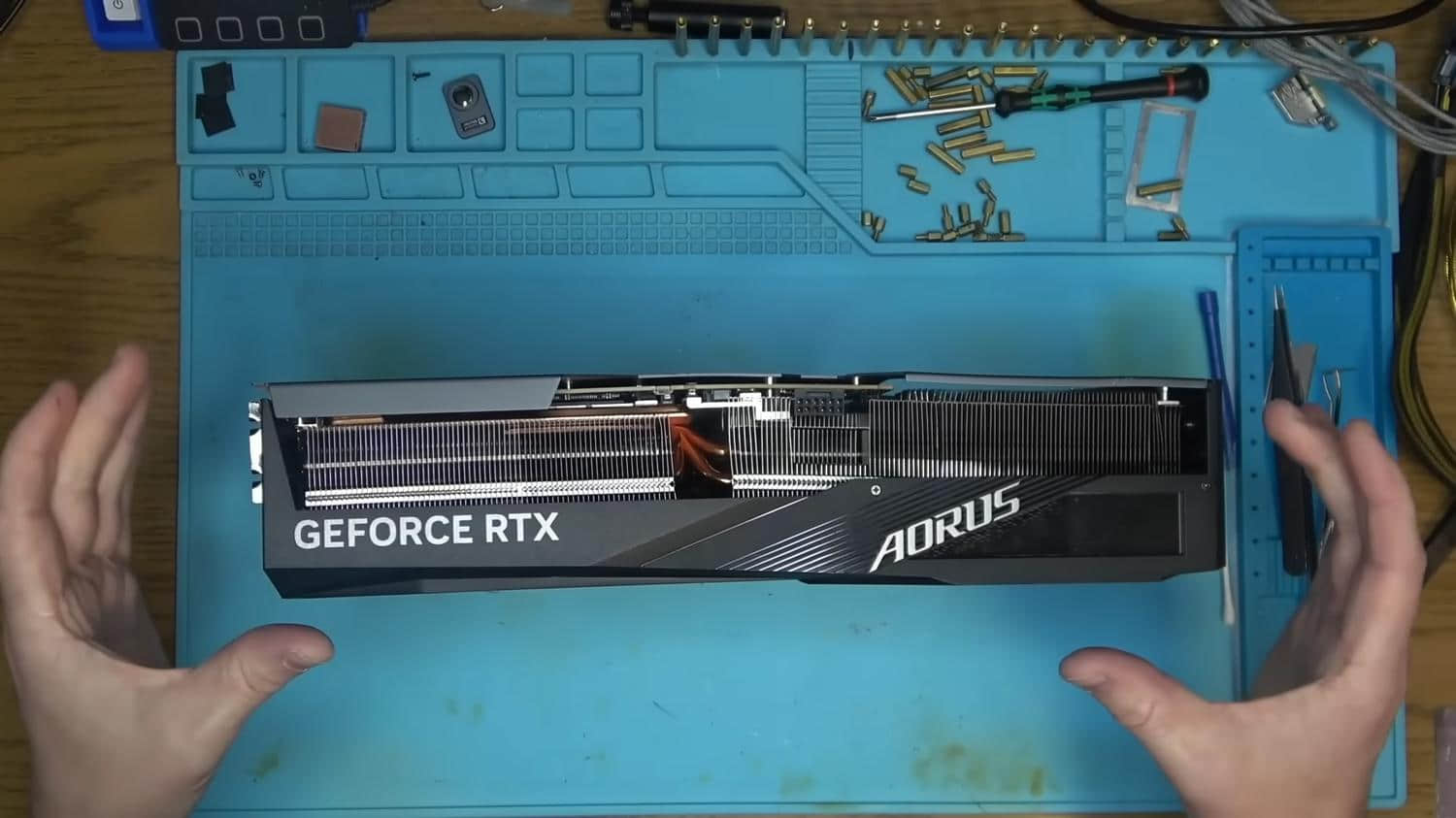

故障迹象从伊始便显而易见：显卡呈现明显非自然弯曲，背板竟用第三方塑料螺丝固定且磨损严重，仿佛遭受过暴力对待。拆解后发现PCB板本身基本平直，但散热器扭曲变形严重，技师托尼（Tony）直接放弃将其恢复原状的尝试。热管虽完好，但散热鳍片已与均热板分离，导热垫甚至未能接触显存和大部分MOSFET元件。
这位经验丰富的显卡技师决定转向检测GPU核心，取出万用表后惊呼“没救了”。检测显示12V供电线路、1.8V线路和显存均存在短路，仅5V和PEX线路看似正常。向12V线路注入电流后，他初步判断故障源自显存区域。热成像仪显示显存区域持续升温，表明12V电压已短路至显存模块并可能波及其他元件。所幸核心电阻检测显示未短路，尚存一线希望。
在显微镜下观察发现，这张显卡此前曾进行过返厂维修，缺失大量元件但未见特别严重的损伤——唯有螺丝孔附近留有磨削痕迹，暗示有人曾使用电磨工具进行过操作。
随后拆除可疑显存模块后短路依旧，证实了12V电压已波及整个显存线路，很可能所有显存芯片均已损毁。托尼将显存线路接地稳定后注入更高电流，发现SIC653A功率级在5安培电流下发出灼热红光，确认其失效导致12V电压窜入显存。更换捐赠板上的新MOSFET后短路现象消失，但显存线路仍异常。
再次向显存注入电流时，GPU核心开始发热，这证实了最可怕的结论：此次操作实为“尸检”而非维修——12V电压已穿透显存芯片直抵核心，最终导致核心烧毁。
为何此前电阻检测显示“正常”？因为电阻测试仅能发现明显短路，唯有注入实际电流时，这颗遭受电损伤的GPU核心才会显现真正的故障。托尼坦言，基于这张显卡的状况，使其起死回生需要奇迹。若不先更换MOSFET消除12V线路短路，就无法发现核心已损毁的真相。这对于精密硬件维修而言，实属标准检测流程的必然环节。
