一位CPU收藏家近日分享了具有里程碑意义的英特尔8008处理器极其精细的新图像。CPU Duke近期潜心投入其CPU显微摄影爱好，通过精心对齐并拼接216张独立显微照片，制作出i8008芯片的详细晶圆图。
在推文串中，CPU Duke说明这款被仔细研究的芯片由瑞士索洛图恩名为ENTER Technikwelt的计算机博物馆捐赠。捐赠方明确要求CPU Duke为这款1970年代初期的CPU制作晶圆图像。

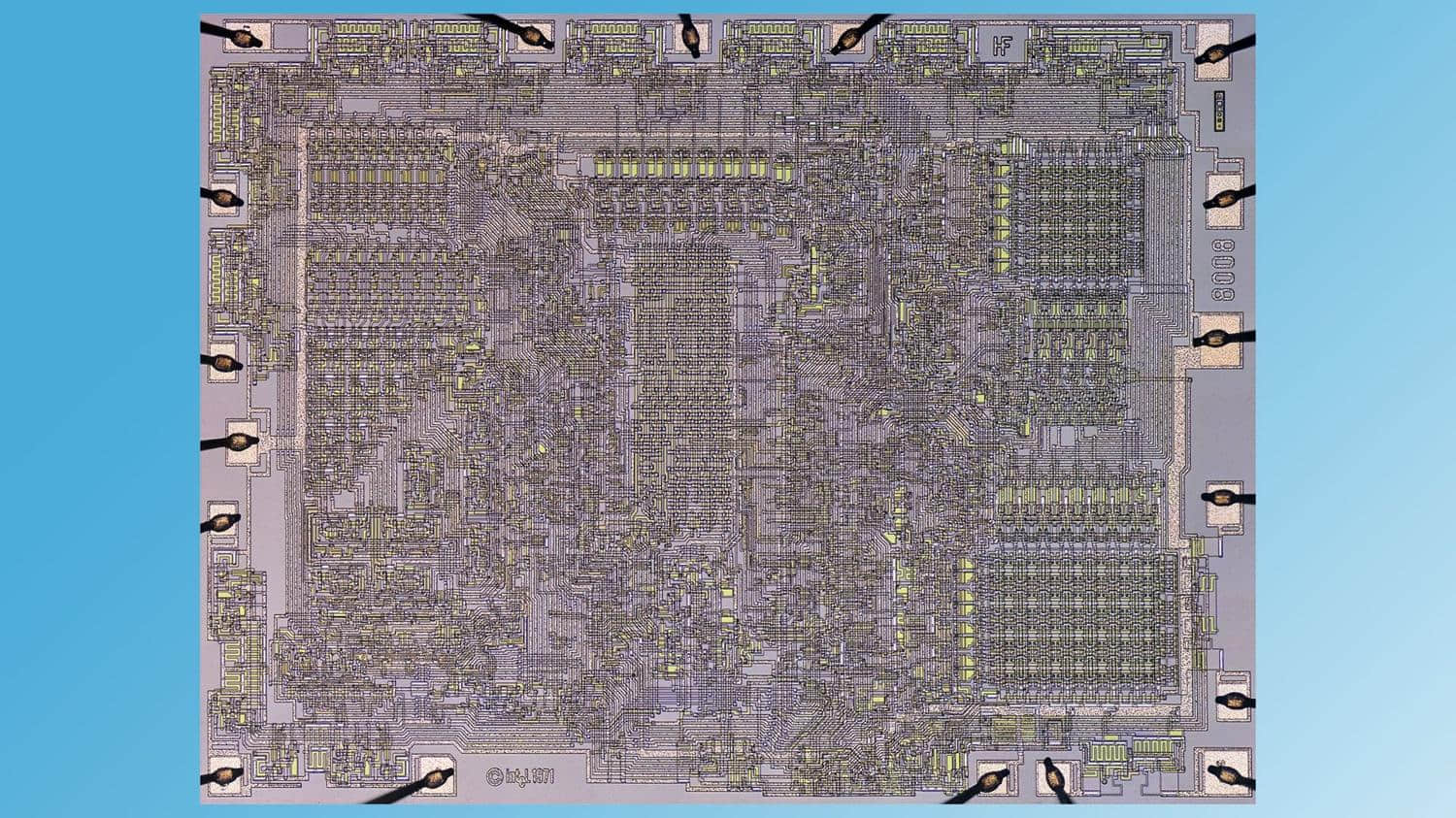

这是8008——英特尔首款#8位CPU……我拼接了216张独立的#显微摄影图片，才得到这张1971年产晶圆的高分辨率全景图。
英特尔8008的重要性
作为芯片制造商首款8位微处理器，英特尔8008具有里程碑意义。它由i4004原班设计团队于1971年设计，新版i8008芯片于1972年4月发布。该样品采用10微米PMOS工艺在巴巴多斯制造。CPU Duke确认这款CPU确实产自这个加勒比岛国——英特尔在此运营组装厂直至1986年。
晶圆图像制作过程
制作此类芯片晶圆图像的第一步是对硅芯片进行开封处理。CPU Duke通过动图展示了用螺丝刀片撬开CPU封装的确切瞬间。此前他们先将CPU的DIP IC引脚拉伸以适应压床，随后将处理器封装加热至约600摄氏度。待硅晶片暴露后，即可准备成像设备。
首步成像工作是拍摄若干宏观照片以掌握晶圆全貌。随后，这位CPU收藏家使用“带摄影筒的Wild/Leica立体显微镜”对i8008进行精细勘测。最后通过精密对齐并拼接216张独立显微照片，才生成文首展示的终极图像。
晶圆图像揭示的内容
无需放大细节，i8008的某些特征已清晰可辨。仅凭肉眼就能观察到连接芯片与插座的18针焊盘接口，以及标有“Intel 1971”、“8008”和“HF”的标记。这对首字母缩写被认为是为致敬i8008设计团队新成员哈尔·弗里尼（Hal Freeny）——他加入i4004团队参与设计了这款8位CPU。
CPU Duke指出，10微米PMOS结构实际上非常粗糙，使得“光学显微镜仍能清晰成像”。放大观察可见金属表面下方的p沟道MOS结构，在部分显微照片中半导体多晶硅呈深绿色，非导电区域则呈现亮绿色。
若能为最终拼接的显微图像添加彩色编码覆盖层，将更具启发性。不过计算机历史学家兼逆向工程师肯·谢里夫（Ken Shirriff）已发布过8008晶圆的概述分析，通过对照其相对粗略的图像，可辨识这份全新晶圆图中算术逻辑单元、寄存器、堆栈计数器、数据总线等功能区域的分布。
