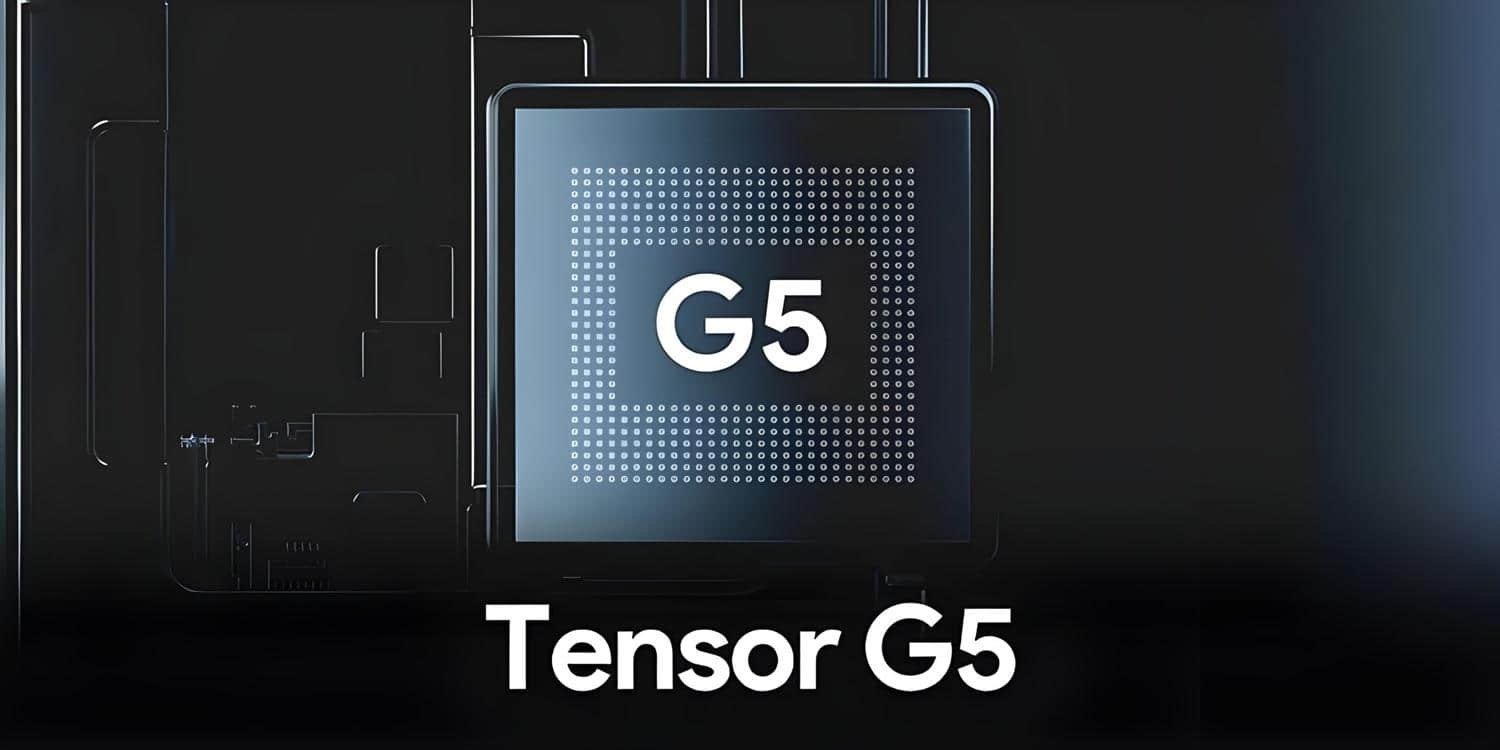

谷歌新款Tensor G5芯片未能赢得科技爱好者和用户的好评，许多人指出该芯片容易出现降频问题。然而，这一缺陷可能源于谷歌对Tensor G5架构采取的拼凑式设计思路。
新款Tensor G5芯片采用复杂架构，包含以下组件：
八核CPU：1个主频3.78 GHz的高性能Cortex-X4核心、5个主频3.05 GHz的中性能Cortex-A725核心、2个主频2.25 GHz的能效Cortex-A520核心
第五代TPU（张量处理单元）负责机器学习与人工智能运算
IMG DXT-48-1536显卡：基于PowerVR系列的集成显卡，主频1.10 GHz，理论性能可与Adreno 732/740或ARM Mali G715 MP7等高端移动显卡媲美，但缺少光线追踪功能
三星Exynos 5G调制解调器
该芯片采用台积电（TSMC）3纳米制程工艺，具备更高晶体管密度及更优性能能效表现。过去数周测试显示，Tensor G5芯片存在升温快、易降频的问题，严重影响游戏性能。虽然有人认为从ARM Mali显卡转向IMG DXT-48-1536是导致降频的主因，但实际情况更为复杂——即使在主要依赖CPU的PlayStation 2模拟器运行时，该芯片仍会出现降频。这表明谷歌拼凑式的芯片设计策略应对其欠佳表现负责。
值得关注的是，高通（Qualcomm）的骁龙8 Elite Gen 5在Geekbench 6和3DMark性能测试中全面碾压Tensor G5。究其原因，高通在骁龙8 Elite Gen 5中采用自研Oryon CPU核心，其中主核频率达4.60 GHz，性能核频率为3.62 GHz。更重要的是，高通不仅提升时钟频率，还实施了包括12 MB L2缓存配置在内的深度优化。反观谷歌，其Tensor G5直接采用现成的Arm Cortex CPU核心，未针对Pixel 10进行精细化调校。
同样值得注意的是，尽管谷歌与Imagination公司合作开发了新款IMG DXT-48-1536显卡，但Imagination仍完全掌控DXT系列驱动程序的专有权。这意味着谷歌虽可对显卡的某些元素（特别是人工智能负载与功耗管理方面）进行调整，但必须依赖Imagination提供基础驱动更新与硬件专用代码，这再次暴露了谷歌在底层优化方面缺乏自主权的困境。
本质上，谷歌的芯片设计策略好比购买成衣后仅进行局部修改——服装虽能穿着，却缺乏高级定制的精准剪裁与独特气质。只要谷歌继续在芯片设计策略中优先考虑成本控制，即便引入TPU等创新元素，其芯片的原始性能仍将落后于竞争对手。
