我们见证过无数维修案例、分流改造乃至定制显卡，但巴西YouTube博主兼技术专家保罗（Paulo Games）的创举依然前所未有——他将史上最具标志性的AMD RX 580与现代旗舰RTX 5070 Ti以匪夷所思的方式结合，牺牲一颗GPU的灵魂赋予另一颗新生，最终造就了这台真正能运行的“弗兰肯斯坦”怪物。

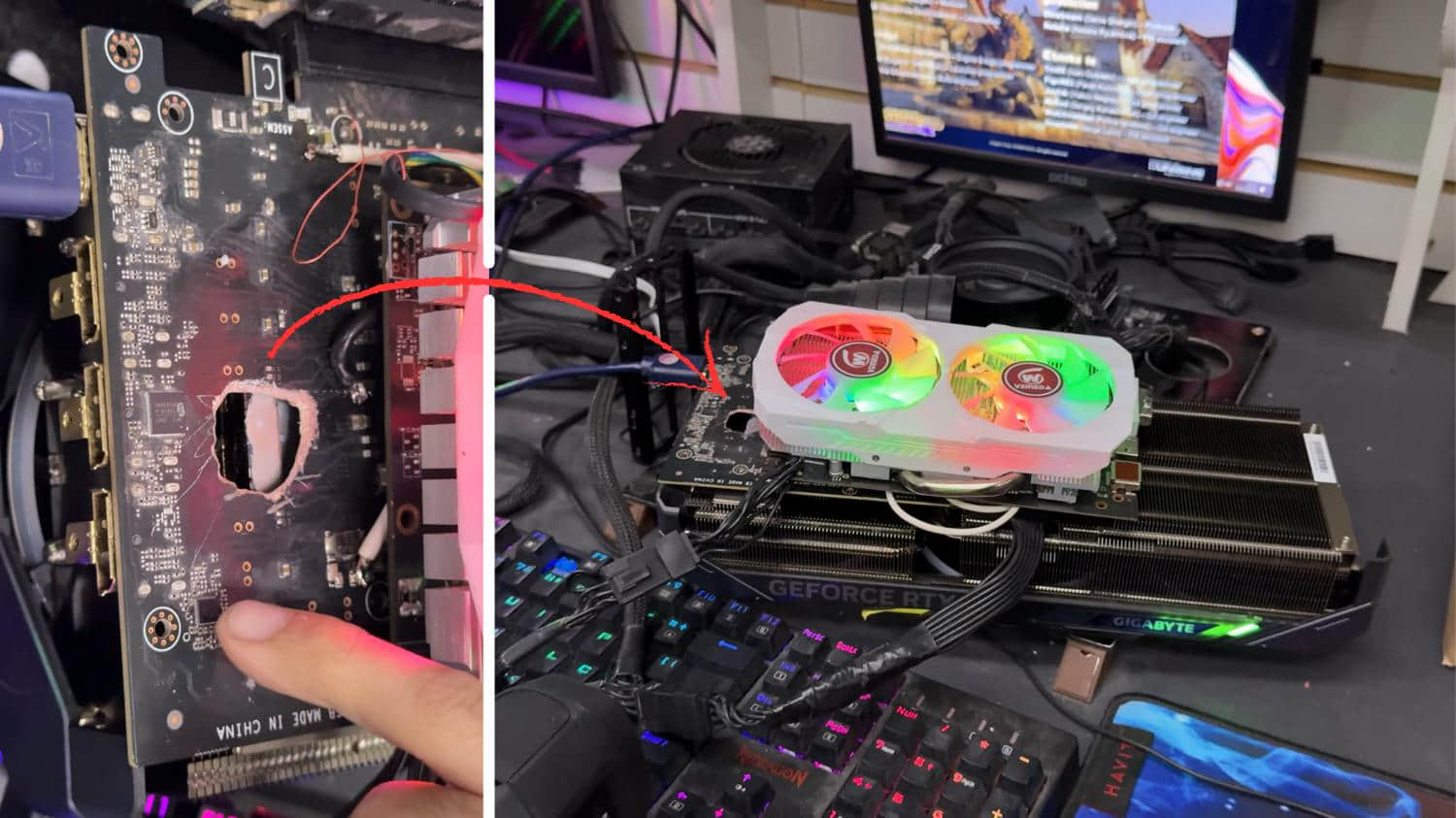

据Videocardz首次披露，这场冒险始于巴西。一块因雷击浪涌而严重碳化的RTX 5070 Ti显卡，其电路板被电弧击穿形成物理孔洞。这意味着瞬间过载电压击穿了位于板卡左上角的供电模块，任何理性使用者都会将这块昂贵的报废显卡申报资产损失。但我们的主角发现：核心与显存均完好无损，仅供电系统损毁——这暗示着通过精妙的电路改造仍有一线生机。
借助电路图与导线，理论上只需桥接断裂线路、跳过损坏元件并确保绝缘即可。但现实是：这块5070 Ti无法产生核心电压，唯有在欺骗式接通PCIe供电与显存电压线路时才显现生命迹象。
此刻RX 580正式登场。这块捐献主板虽无GPU核心，但其健全的供电模块足以成为其他显卡的生命源泉。于是精密手术开始了：保罗小心翼翼地从RX 580提取电力，输送至RTX 5070 Ti的MSVDD与NVDD主电压线路。他最初计划焊接14条电源线，经测试精简至6条，并额外增加3V PEX逻辑使能线路。最后，他在覆盖于5070 Ti之上的RX 580电路板加装第三方散热器，以控制这个易燃装置的体温。
值得注意的是，AMD与英伟达（Nvidia）的电源管理机制存在显著差异，这带来了额外挑战与风险。为此连接供电模块的线缆均采用重型屏蔽，以耐受流经显卡的高压热量。
做好包括配备灭火器在内的安全措施后，保罗还修复了视频输出线路以便实际测试。当这个被戏称为“巴西利亚”的混合GPU接通电源时，它成功启动并加载系统，初始功耗约19瓦。调试视频驱动程序后，稳定图像信号证实实验成功。团队未进行压力测试便中止操作，因为高负载必然会导致线缆熔化或引发严重事故。保罗暗示将推出第二期视频，届时将无视所有警告继续优化临时供电系统，目标使其能稳定运行游戏。
