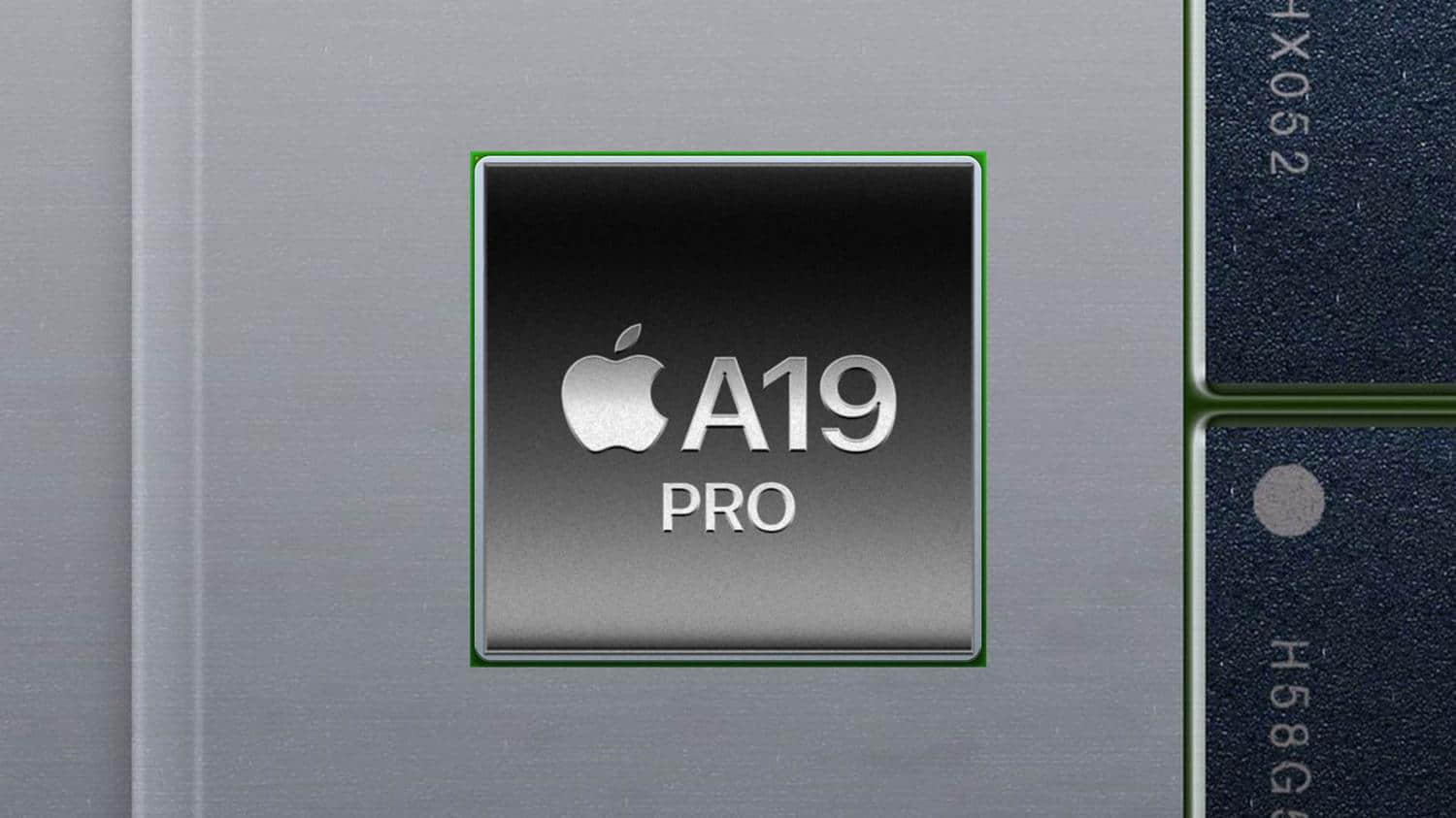

苹果再次为A19和A19 Pro保持了6核CPU配置，由两个性能核心和四个能效核心组成。虽然性能更强的核心始终负责处理高要求任务这一点并不令人意外，但这家iPhone制造商在今年做出了最关键的一项改变：其能效核心的性能相比A18 Pro中的能效核心有了显著提升。想听听更令人印象深刻的消息吗？新测试显示，这些低功耗核心在保持功耗水平与去年相同的同时，性能提升幅度高达29%。
属于A19 Pro的性能核心带来的差异并不那么大；能效核心则因苹果采用的巨大架构变革而变得更加强大。在早先的Geekbench 6测试中，A19 Pro已经给我们留下了深刻印象，它不仅击败了当代芯片组阵营，巩固了其在单核和多核性能上最快SoC的地位，而且还号称相比于其他所有安卓旗舰芯片功耗最低。如今，极客湾（Geekerwan）对能效核心的深入剖析揭示了苹果为A19 Pro带来的一项巨大变革。
如果查看专注于整数和浮点性能的SPEC 2017基准测试，属于A19和A19 Pro的能效核心运行频率为2.60GHz，这比A18 Pro的2.42GHz时钟速度略有增加。现在，最精彩的部分来了，正如这位视频博主所指出的，与苹果去年的旗舰A系列芯片相比，A19 Pro在整数性能上实现了令人印象深刻的29%提升，浮点性能也提升了22%。
这些改进是在A19 Pro和A18 Pro之间功耗零变化的情况下实现的，这简直堪称魔术。如果我们比较每周期指令数（IPC）的改进，这两类芯片在整数性能上有21%的差异，浮点性能则有14%的提升。如果你认为苹果是借助了某种技术“巫术”才实现这一点，我们将在下文讨论该公司对其能效核心所做的架构更改。
苹果为A19 Pro使用了完全不同的能效核心设计，从而在功耗几乎零增加的情况下实现了性能的大幅提升。如果你查看下方由该视频博主绘制的A18 Pro和A19 Pro能效核心示意图，你可以发现各种变化，例如将前端解码单元的宽度从五路增加到六路。被视为CPU数学大脑的算术逻辑单元（ALU），已从A18 Pro上的三个单元增加到A19 Pro上的四个单元。
苹果还改进了浮点运算的调度器深度，另外不知你是否注意到，整数和浮点物理寄存器被合并为一个单元，这减少了延迟量，从而因两个组件之间更快的通信而提高了操作效率。A19 Pro的能效核心看起来也比A18 Pro的要大，考虑到所有新增的部分，这并不令人意外。
这确实是苹果方面一项非凡的成就，也展示了芯片工程有多少层次可挖掘。A19 Pro另一个令人印象深刻的壮举是，在其竞争对手被迫增加核心数量以标榜相同性能水平的情况下，这款芯片以更少的核心实现了相同的结果。
