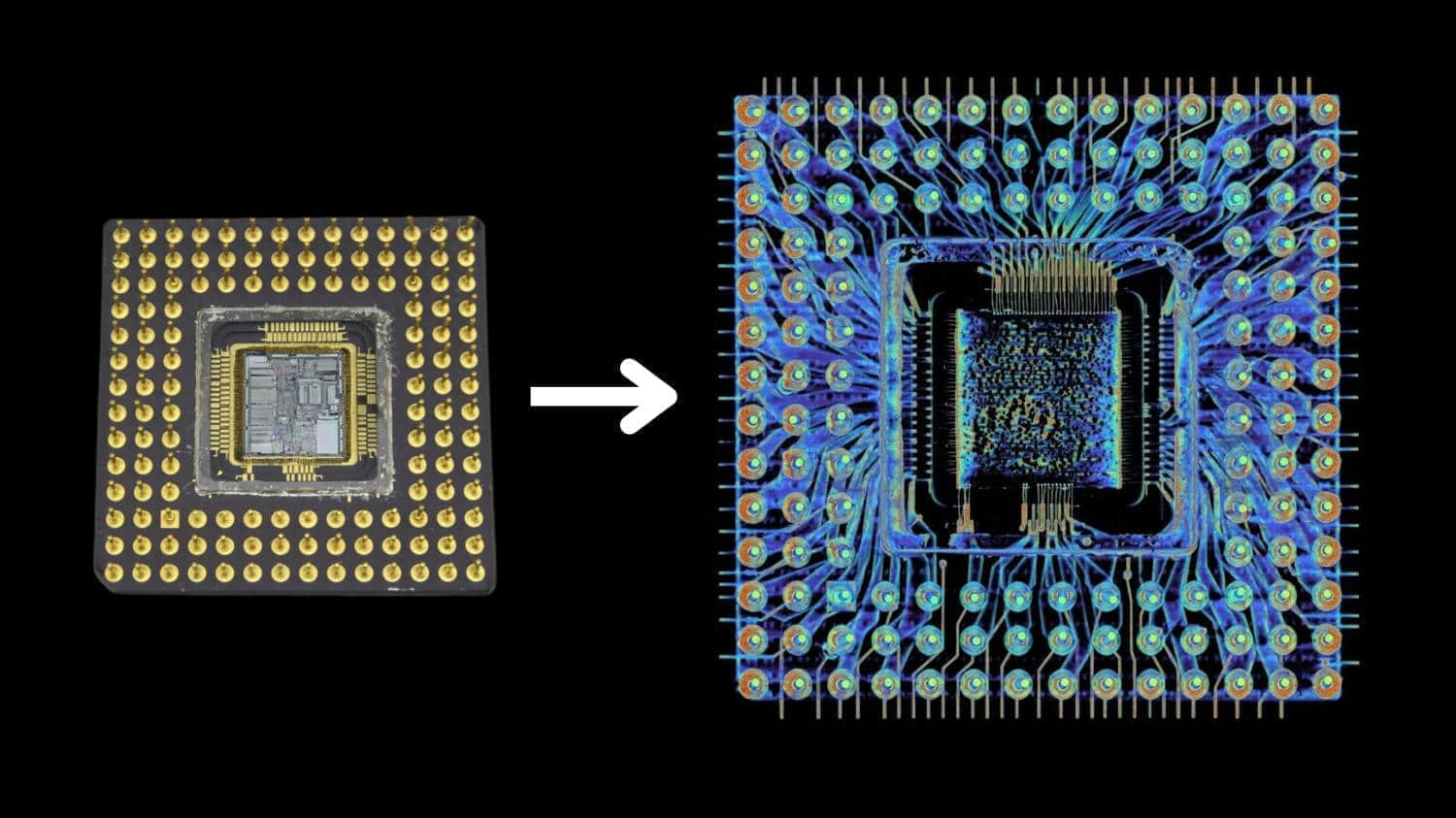

在当今尖端制程与封装技术盛行的时代，英特尔386处理器看起来毫不起眼——这块带有132根金针的灰色陶瓷片，如今更像是会在老旧零件箱里翻出的物件。但在这平凡外表之下，隐藏着1980年代末的芯片封装奇迹，这种工程智慧已被我们视为理所当然。通过CT扫描仪和精妙的数字解剖技术，肯·谢里夫（Ken Shirriff）无需动用螺丝刀或拆焊枪，便成功解析了这款经典CPU的每一层结构。
扫描生成数百张薄如蝉翼的X光切片，最终拼接成可旋转、缩放并能逐层“剥离”的3D模型。首先显现的是金色键合线构成的光环，每根仅35微米粗细（远细于人类发丝），从硅晶片向四周辐射。这些线充当晶片焊盘与封装内部走线间的微型悬索桥，部分传输简单数据或控制信号，另一些则以每组最多五根的配置协同工作，满足电源与接地的更高需求。
揭开另一层面纱，386的封装展现出真正的精妙之处：本质上这是个微型六层电路板。其中两层负责信号传输，四层专用铜平面则为芯片不同区域提供稳定洁净的电源与接地。这种被英特尔封装文献称为“单排双架”的键合方式，在极小空间内实现了最大连接密度。
通过深入分析扫描图像，谢里夫成功绘制出引脚连接图谱——部分直连输入输出焊盘，其他则深入电源与逻辑供应网络。CT成像甚至捕捉到英特尔可能从未打算公开的细节，比如制造过程中用于电镀金针的精细侧边线。这些沿封装边缘几乎不可见的电镀触点，经他轻微打磨陶瓷外壳后与扫描结果完全吻合。
对比信号层与电源层的扫描图像，设计精密度更显突出。信号层如同由细铜路径构成的错综网络，在微型通孔间穿梭，承载所有数据与控制信号；而电源层则近乎完整的铜平面，仅在键合焊盘与通孔处留有孔隙，确保为芯片提供无干扰的稳定电力。
硅晶片下方，X光显示出一片明亮区域——这是填充银的环氧树脂。这种材料不仅是粘合剂，更能有效传导热量并提供低电阻接地，是维持386高负载稳定运行的关键设计。
封装技术实现了尺度的惊人跨越：硅晶片内部最细微结构仅1微米宽（显微镜下都难以辨识），逐渐扩展至6微米的晶片布线，再连接到间距约0.25毫米的键合焊盘，最终过渡到底部间距2.54毫米的引脚。这种从微观逻辑核心到可触摸插针的2500倍尺度转换堪称工程壮举。
若将386的键合线与对应插座引脚并列对比，尺寸差异令人惊叹。这正是封装的精妙所在——不仅保护晶片，更将脆弱微观器件转化为可徒手插拔的坚固组件。此外封装还预留八个标注“未连接”（NC）的引脚，扫描显示其中多数在晶片内部已近乎完成连接，很可能是为测试预留的设计。英特尔早期曾执着于限制引脚数量（据谢里夫透露，管理层曾坚持“芯片引脚不得超过16个”的怪异理念），而386标志着公司全面转向高引脚数与多层陶瓷封装，这种突破为现代计算性能飞跃奠定了基础。
如今人们容易遗忘，正是386处理器使当代多任务PC成为可能，其封装工艺与晶体管数量同等重要。谢里夫的CT扫描工作不仅满足技术好奇心，更提醒我们：在早期微处理器竞争中，英特尔曾将顶尖工程智慧倾注于最不起眼的“包装盒”上。这家曾经的创新巨头能否重拾辉煌，唯有时间能给出答案。
