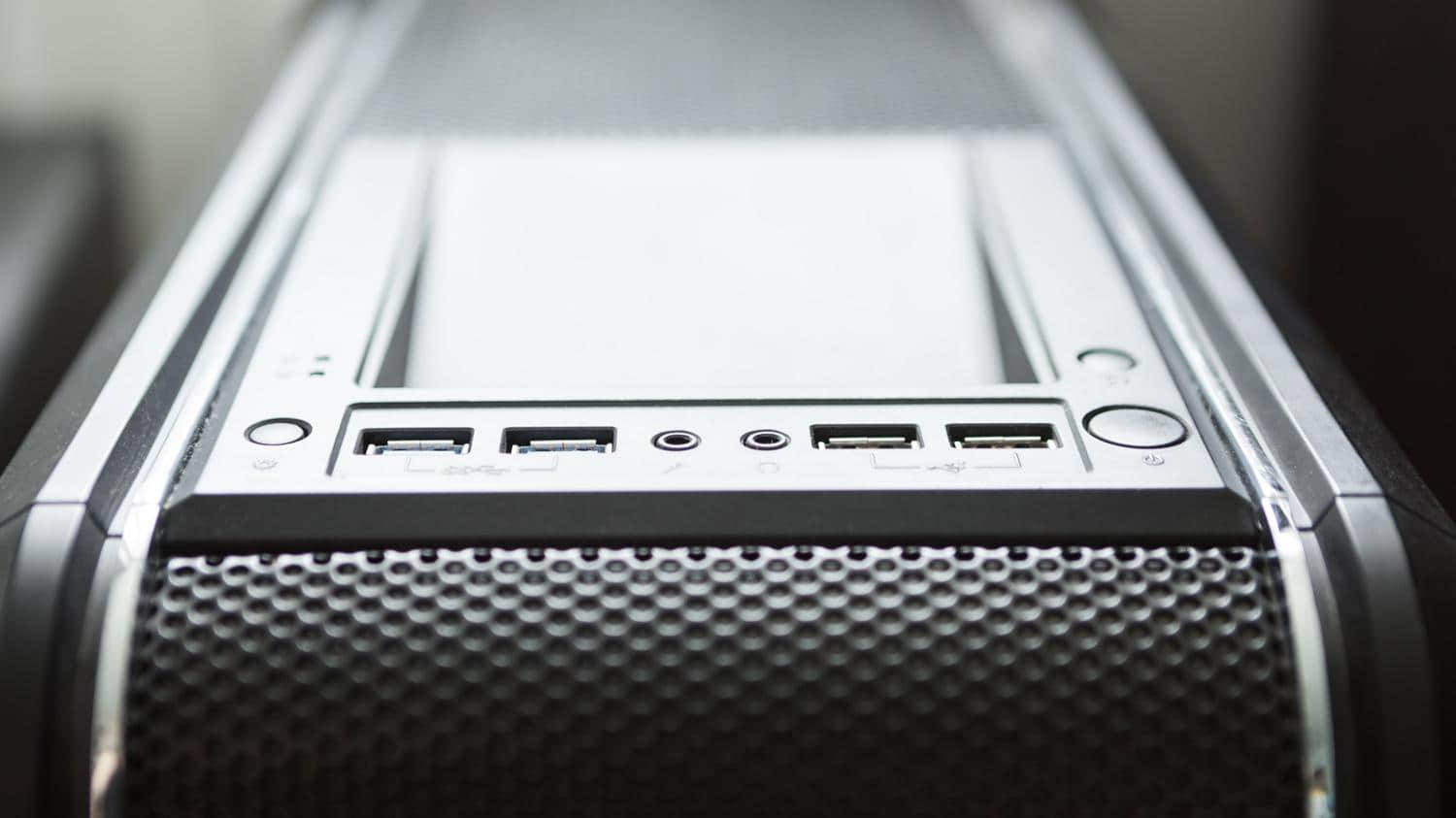

我强烈支持DIY组装电脑,并一直认为这个过程“相对简单”——大多数情况下,所有部件都能轻松插到对应位置。但即便是我这样的老手,也有一个组装环节令人头疼:机箱前面板的I/O接口连接。
这些排列诡异的USB插针、音频接口和按钮引脚不仅繁琐复杂,连接线还总是刚刚够到主板对应插槽,每次接插都像在挑战极限。更麻烦的是,不同机箱的接口配置可能完全不同。
与内存条和显卡的安装不同,前面板I/O连接绝非易事。以下是常见接口的快速指南:
最关键的是标有“POWER SW”的电源开关接头,这个两针黑色塑料接口负责将机箱物理按键与主板连通。若接错位置,除非你愿意手动短接跳线(本文不作讨论),否则整台电脑将无法启动。
这些插针通常位于主板右下角区域(不同型号可能有差异),正负极标识可能以三角形符号或±号呈现。接反虽不会损坏硬件,但会导致功能失效——就像图中这位同事正在确认的方向。
“RESET SW”接头的处理方式与电源开关完全相同,同样需要注意正负极标识。当系统死机时,这个按钮能帮你免去长按电源键的强制关机操作。
喜欢开机光效的用户要注意,分离式的“POWER LED+”和“POWER LED-”接头需要分别对应主板正负极。常亮表示运行中,闪烁代表睡眠状态——若讨厌这些光污染,可以用贴纸遮住LED灯珠。
标着“HDD LED”的接口虽是为机械硬盘设计,但对固态硬盘同样有效。当存储设备读写时,这个指示灯会呈现脉冲式闪烁,帮助你直观判断系统忙碌状态。
• USB 2.0:老式机箱常见的9针或5针接口,防呆缺口设计能防止误插
• USB 3.0:蓝色20针厚排线,缺失的第20针脚即为定位标记
• USB 3.1/3.2:新型24针H型布局,专为前面板Type-C接口服务
无论3.5mm复合插孔还是独立麦克风/耳机接口,最终都汇集成一个与USB 2.0外观相似的9针插头。主板上标有“AAFP”或“HD_AUDIO”的插槽就是它的归宿。
这个逐渐被淘汰的四针小配件能通过特定蜂鸣代码(比如三长两短)提示硬件故障。虽然现代主板多用LED诊断灯替代,但对老玩家而言,这种“滴答”声仍是排查问题的利器。
所有这些接头虽然令人抓狂,但有个好消息:只要正确连接一次,基本上就再也不用碰它们了。正如我们的硬件编辑所说:“就当是在玩一套价值万元的电子积木——只不过拼错时不会有萌萌的提示音。”
