游戏社区迅速对任天堂Switch 2（Nintendo Switch 2）展开了拆解研究。虽然我们已大致了解其硬件规格，但近距离观察内部构造仍充满趣味。近日Reddit平台上一则分享帖引发了关注，某用户通过工业级CT扫描仪对Switch 2进行了“体检”，让我们得以窥见包括英伟达（Nvidia）Tegra系统级芯片在内的现代游戏机工程奇迹。
这些CT影像由Reddit用户“本月扫描”（Scan-of-the-month）发布，该账号定期分享各类电子产品的工业CT扫描图，此前曾发布过苹果AirPods（Apple AirPods）和Flipper Zero（Flipper Zero）等设备的扫描结果。

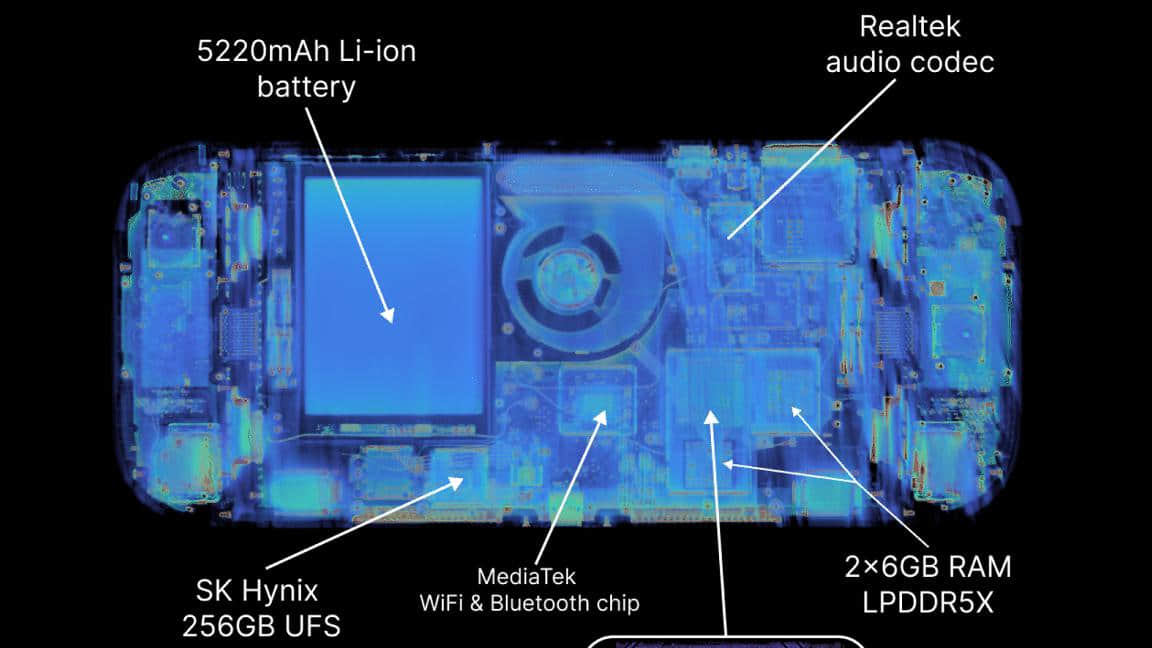

扫描图像已标注主要组件信息：5220mAh电池占据最大面积，位于瑞昱（Realtek）音频编解码芯片左侧；无线模块采用联发科（MediaTek）Wi-Fi/蓝牙方案；存储部分搭载SK海力士（SK Hynix）256GB UFS闪存和两组6GB LPDDR5X内存芯片。
最引人注目的是英伟达SoC芯片的层析成像。虽然早知Switch 2采用Tegra芯片，但直到拆机视频才确认其型号为GGMLX30-A1。
目前玩家对Switch 2的探索方式各异：既有用钳子连续敲击50次屏幕的暴力测试，也有逐步拆解的规范流程。
尽管CT扫描结果大多验证了此前猜测，但能直观看到掌机内部构造仍令人欣喜。这些影像资料为我们理解任天堂最新掌机的硬件布局提供了珍贵参考。
