一份关于苹果（Apple）合作伙伴台积电（TSMC）亚利桑那州工厂的最新调查报告，揭示了美国重振本土芯片制造的雄心如何与劳动力短缺、成本超支及全球供应链依赖等问题激烈碰撞。

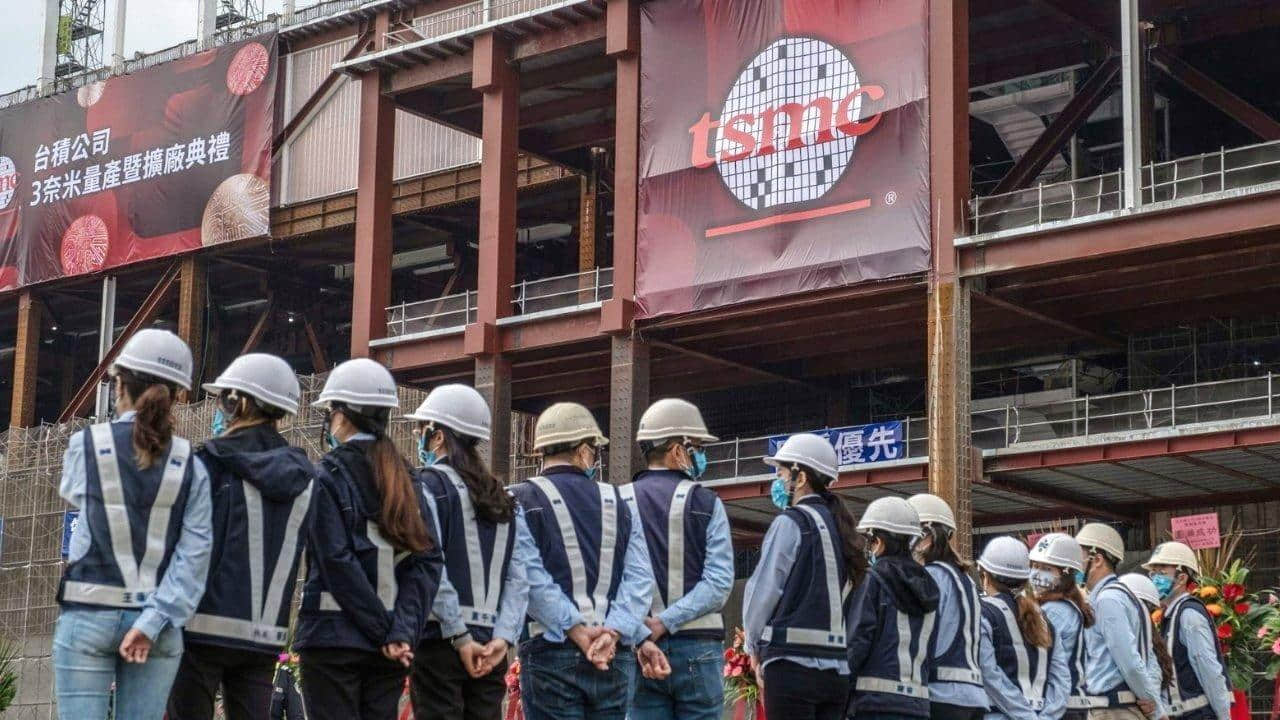

在凤凰城郊外，一座现代化高安全级别的工厂正在拔地而起。这座由台积电运营的“21号晶圆厂”（Fab 21）即将成为全球最先进的芯片制造基地之一。这里生产的纳米级晶体管将为苹果设备、人工智能系统及关键基础设施提供动力，标志着高端技术制造向美国本土的重大转移。
目前全球约90%的最先进半导体由台积电生产，其中近全部产能集中在台湾地区。在全球化供应链动荡与亚太局势紧张的背景下，这种长期依赖正引发重新审视。
据调查报告显示，21号晶圆厂内部保持着地球最洁净的环境标准。身着全套防护装备的工人在密封无尘室中作业，即便一粒微尘也可能毁掉整片晶圆。每片晶圆需经历3000多道精密工序，可承载数百枚芯片，每枚芯片包含数百亿晶体管。台积电透露，该厂首批试产的4纳米制程芯片，单枚晶体管数量高达14万亿个。
这些芯片采用极紫外光刻技术制造，其工艺涉及熔锡产生的等离子体通过精密光学系统反射。所需设备由荷兰阿斯麦（ASML）独家供应——目前全球仅该公司能生产此类先进制程的光刻系统。尽管台积电在亚利桑那州复制了台湾厂区的生产环境，但复杂工艺意味着美国仍严重依赖境外设备、材料与技术专长。
争议与成长阵痛始终伴随该工厂建设。施工延误与成本超支使量产计划推迟至2025年，规划中的第二座2纳米制程工厂更是延至2028年。2023年台积电紧急从台湾调派数百名工程师保障进度，引发美国工会批评，指责其本土员工培训不足。赴美台湾员工则反映面临语言障碍、法规差异等适应难题，部分人提及在不熟悉规则下完成激进目标的巨大压力。管理层私下抱怨美国审批流程冗长、劳动力短缺及职场文化差异。即便有联邦补贴，在美量产芯片的成本仍远超台湾。
台湾当局表面支持台积电全球布局，私下却难掩忧虑。台湾在半导体领域的主导地位被视作威慑大陆的“硅盾”，高端产能外移可能削弱这种地缘政治筹码。岛内既有警惕美方“掏空”技术优势的声音，也有主张分散风险应对供应链危机的考量。
这项投资背后是两届美国政府的接力推动。前总统特朗普（Donald Trump）常将台积电赴美作为其关税威胁有效的例证，其政府力推制造业回流；拜登（Joe Biden）政府则通过《芯片与科学法案》提供数百亿美元补贴。台积电项目成为最大外资受益者，两期工程承诺投资达2908亿元（400亿美元）。
半导体已超越科技产业范畴，成为经济安全、AI领导权与国防基础的支柱。亚利桑那工厂承载着美国芯片本土化、降低对台依赖、保持对华技术优势的战略意图。引进台积电既让美企关键部件供应更近，也为重构“可信伙伴”供应链奠定基础。
该厂产品将不仅用于智能手机和笔记本，更将服务于AI、云计算及国防领域。苹果与英伟达（Nvidia）已确认将在美销售产品采用该厂芯片。面对美国对华技术封锁，中国大陆正加速自主创新，这进一步推动两党持续强化本土产能。
台积电项目是全球半导体版图重构的缩影：英特尔（Intel）在附近新建工厂，三星（Samsung）扩建德州厂区，航空航天重镇亚利桑那正成为美国重夺芯片领导权的关键节点。但全球互联不会瞬间瓦解——核心部件仍来自日德荷等国，台湾工程师持续培训美国员工，甚至连无尘服都常需进口。
在地缘竞争升级的当下，美国面临精妙平衡：既要重建战略产能，又需维系全球创新网络。亚利桑那工厂虽不能实现完全自给，却是增强产业韧性的重要基石。
