科研团队成功研发出接近病毒尺寸的纳米级像素单元，其直径仅约90纳米。浙江大学最新研究显示，这种被称作"全球最小LED"的钙钛矿纳米发光二极管（nano-PeLED）可实现每英寸127,000像素的超高密度显示阵列。现有微型LED技术在像素尺寸低于10微米时会出现效率急剧下降的问题，而这项突破性技术为解决显示领域的微型化难题开辟了新路径，尤其为增强现实（AR）和虚拟现实（VR）设备的显示系统升级带来重要突破。
该技术由浙江大学联合剑桥大学的多学科团队共同研发，其核心突破源自对钙钛矿材料的创新应用。这种因高效太阳能电池而闻名的半导体材料，首次被成功应用于制备纳米级发光器件。研究团队指出，钙钛矿基微纳发光二极管（micro/nano-PeLED）在超微型像素制造方面展现出独特优势：相较于传统LED工艺更具成本效益、光电转换效率更高，且能实现更极致的微型化。浙江大学赵宝丹教授强调："当前AR/VR设备使用的III-V族半导体微型LED技术虽处于行业尖端，但10微米的像素尺寸瓶颈制约了分辨率提升，这正是钙钛矿技术能实现突破的关键领域。"
在制造工艺方面，研究团队开创性地规避了传统光刻技术对钙钛矿材料的损伤问题。论文共同作者连亚潇解释："我们通过逆向工程思路，将图形化加工转移到其他功能层进行处理，从而完整保留了钙钛矿材料的光电特性。"相关技术方案已发表于《自然》期刊。

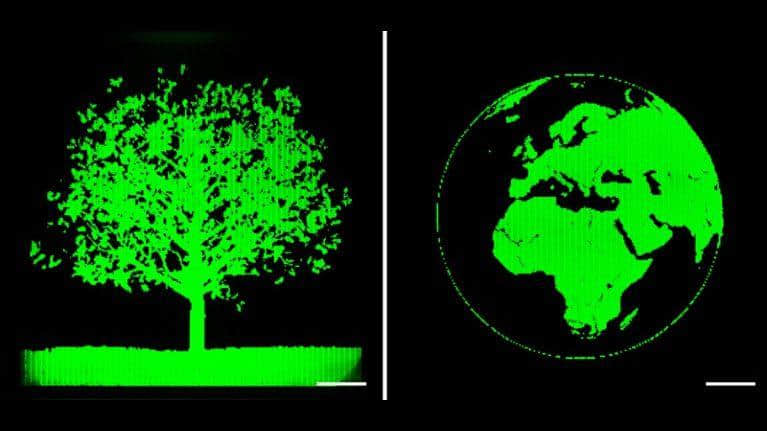

为实现技术转化，研究团队与杭州灵汐科技（LinkZill）展开深度合作，利用其薄膜晶体管（TFT）技术优势共同开发新型显示驱动系统。目前已成功研制出首款主动矩阵式微型钙钛矿LED显示屏原型，该设备通过集成TFT背板驱动系统，已具备动态显示复杂图像与视频内容的能力。
