Nvidia的GeForce RTX 5090创始人版显卡，号称可能是目前最出色的显卡，其采用了一种独特的三片式印刷电路板（PCB）。这块承载着图形处理器、内存和电源电路的高密度板，充满了诸多未知。现在，我们已经拍摄到了GeForce RTX 5090 FE主PCB的正反两面，可以揭开其中一些谜团。

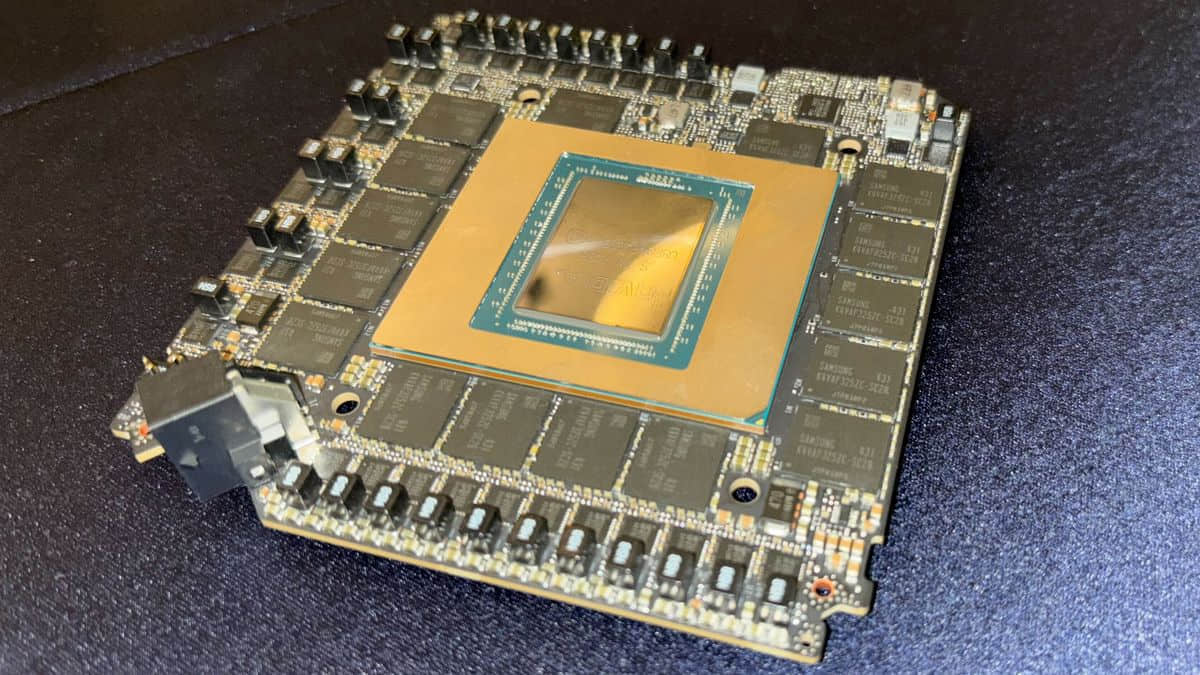

我们对板子的正面已经比较熟悉了，它配备了GB202 GPU、三星的32GB GDDR7内存（由16个标为K4VAF3257C - SC28的内存包组成）以及一个30相电压调节模块。这些信息大家可以参考我们本周早些时候的报道。不过，我们直到今天才得以一窥背面的真容。
背面有额外的四个电源传输相位，也就是说，Nvidia的GeForce RTX 5090创始人版显卡配备了相当罕见的34相VRM。此外，还有一个较大的高密度板对板连接器（标为J806），这种连接器常用于紧凑型电子产品中，用于连接两块电路板。还有一个较小的板对板连接器，标为J805。另外，还有两个用于风扇的零插入力连接器。
我们只能猜测J805和J806连接器的具体用途，但常识告诉我们，它们应该是将PCB与一组显示输出和PCIe x16插槽连接起来。目前还不清楚哪个连接器用于传输标准的DisplayPort和HDMI信号，或者是否属于连接到ASIC的专有高速接口，以实现标准DP和HDMI输出。
一般来说，像搭载GB202 GPU及其内存的小型PCB，会为气流和散热留出更多空间。然而，由于主板需要额外连接两块板，目前还无法确定这将如何影响内部气流。但这并不影响这块PCB的出色之处，毕竟一块如此小巧的板子能够为GPU及其内存提供575W（甚至可能更多）的电力，这在消费电子市场中绝对是一项了不起的成就。
最后，在GPU下方还有两个弹簧加载接触点，通常用作测试或编程接触点，这表明我们看到的可能并非PCB的最终版本。这也并不意外，因为GPU是在2024年第38周，也就是9月中旬制造的。
