AMD最新推出的Navi 48图形处理单元（GPU），基于其RDNA 4架构，芯片尺寸较RDNA 3代产品大幅缩小。据博主黄大卫计算，Navi 48采用台积电4nm级工艺技术制造，芯片尺寸约390平方毫米，比英伟达类似工艺的AD103略大一些。
与Navi 31、Navi 32不同，Navi 48是单芯片设计，没有配备额外的内存缓存芯片，这使得无法直接对比其与前身的芯片尺寸。但如果把Navi 3x的图形计算芯片（用N5工艺）和内存缓存芯片（用N6工艺）尺寸相加，可估算出Navi 32约346平方毫米，Navi 31约529平方毫米，这与它们在性能主流和高端市场的定位大致相符。由此看来，AMD打造Navi 48并非为了推出一款高端昂贵的GPU。
台积电的4nm级制造技术（如N4P），与5nm级工艺属同一开发套件。相比N5，N4P晶体管密度约提高1.06倍，相同功耗和晶体管数量下性能可提升11%，相同速度和晶体管数量下功耗能降低22%。不过，仅靠新节点提升，性能不会大幅增长。所以RDNA 4或Radeon RX 9070 XT性能提升，大概率源于架构优化而非新节点应用。
理论上AMD可用N4C，在390平方毫米芯片上增加晶体管数量或降低成本8.5%，但这会牺牲性能，所以不太可能用于GPU。

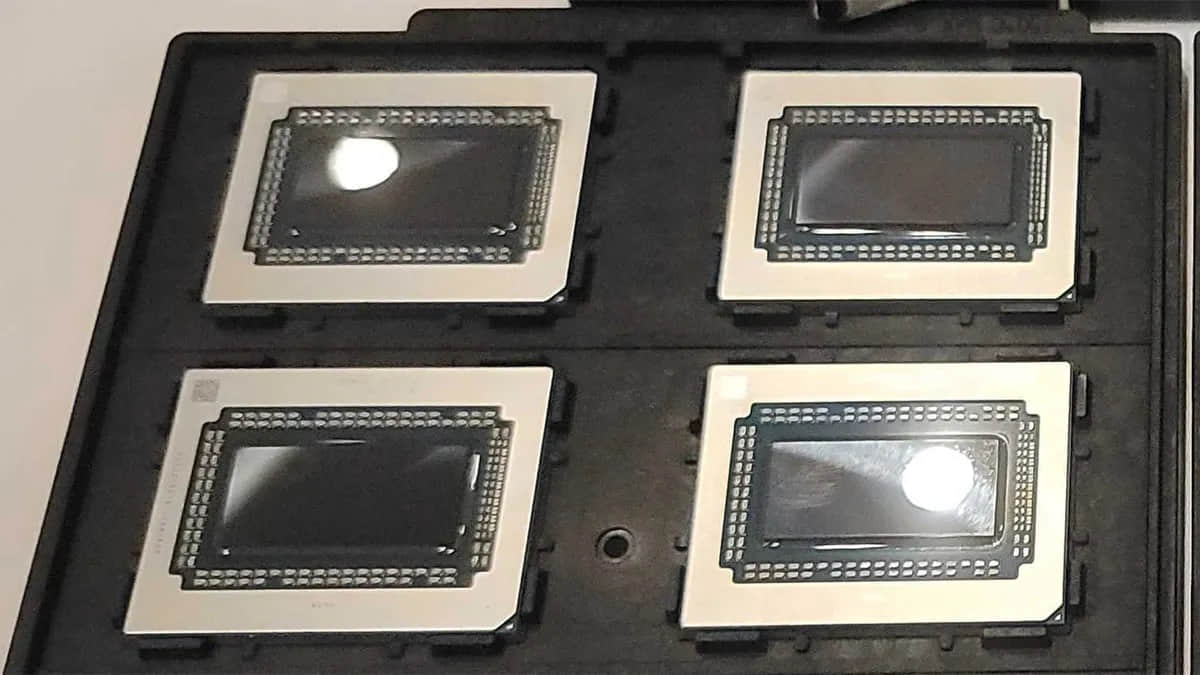

AMD首次展示Navi 48时，称其为Hawk Point Refresh处理器，但从宣传材料看，它更像是Navi 48 GPU而非Hawk Point CPU。向AMD求证未果，结合其他宣传资料，基本确定这是RDNA 4的首次曝光。
